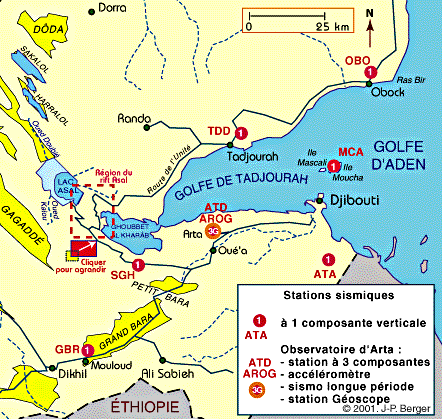

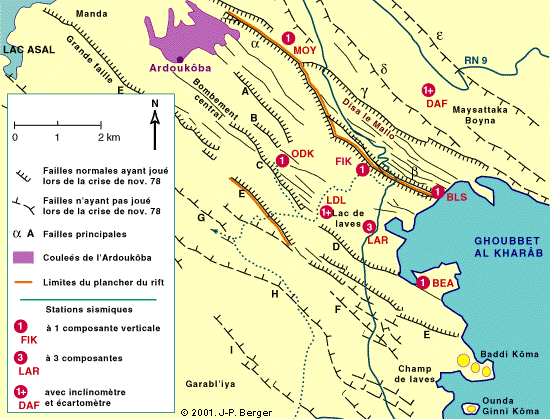

LES STATIONS SISMIQUES DU RÉSEAU LOCAL DANS LA RÉGION DU RIFT D'ASAL
Les stations actuellement en service sont au nombre de 15. Lors de certaines missions de l'IPGP des stations temporaires sont mises en place.
La plupart sont des stations à une seule composante (la composante verticale qui enregistre les ondes P).
Seules deux stations (LAR, Baie des requins et ATD, Arta tunnel) sont à trois composantes X, Y, Z (X = est, Y = nord, Z = vertical).
La disparition des stations du Nord (Dorra, Manda Inakir) et de l'Ouest (Hanlé) rend impossible la détermination des séismes de faible magnitude situé hors de la zone Rift d'Asal, Ghoubbet et Golfe de Tadjourah.
Chaque station comporte:
- 1 sismomètre à 1 ou 3 composantes
- un caisson contenant une batterie et le matériel d'émission d'un signal UHF vers l'Observatoire
- une potence supportant un panneau solaire et une antenne.

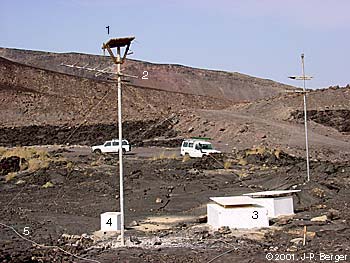

La station sismique du Lac de lave de Bourile Bahari (LDL) ci-dessus
Cette station est à une composante verticale. Elle comporte en plus comme celle de Dafarré ci-dessous) un équipement de mesure d'écartement et d'inclinométrie, ce qui explique la présence de caissons supplémentaires (3) ainsi que d'antennes et de panneaux solaires indépendants.
L'installation comporte:
- un sismomètre enfoui à distance (cable (5)
- un caisson (4)
-une antenne émettrice (2)
- un panneau solaire (1).

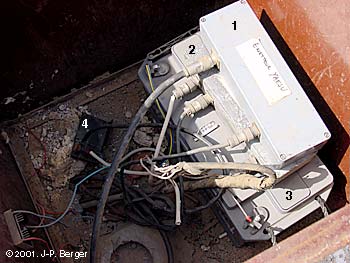

Le caisson (4) ouvert à droite ci-dessus contient une batterie (3), un émetteur UHF (1), un modulateur (2) et un régulateur (4) qui contrôle la charge et la décharge de la batterie.

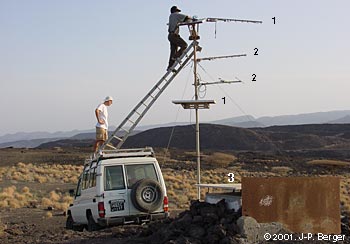

La station sismique de Dafarré (DAF) ci-contre
Comme LDL, la station de Dafarré est à une composante verticale et comporte des équipements de mesure d'inclinométrie (3). De même les panneaux solaires (1) et les antennes (2) sont indépendants.
Un axe aimanté (bouchon jaune) coulisse à l'intérieur d'une bobine. Son déplacement crée un courant induit transmis à l'émetteur. D'une grande sensibilité, ce sismomètre enregistre des ébranlements de faible magnitude (à partir de 0,4) mais saturent lorsque l'ébranlement dépasse un certain seuil qui est fonction de la proximité du foyer (il enregistrera parfaitement un séisme local de magnitude de 4 ou un séisme régional de magnitude 5, mais saturera plus vite si le foyer est situé au-dessous de lui et ce du fait d'une atténuation du signal lorque la distance foyer - sismomètre croît).
Suivant sa position, verticale ou horizontale, il est sensible aux ondes P ou S.
|
