Les bornes de nivellement du Rift d'Asal, mises en place par l'IGN, s'inscrivent dans un maillage qui traverse quasiment le pays du sud au nord.
Ces bornes sont actuellement utilisées pour effectuer, lors de mission de l'IPG (chaque deux ou trois ans), des relevés GPS, d'altitude et de positionnement sur l'ensemble du maillage, en relatif. La méthode de mesure relative fait référence à la mesure GPS effectuée à l'Observatoire d'Arta en continu durant toute la période des relevés (photographie ci-contre montrant le pilier de fixation du GPS et le repère indiqué par la flèche rouge, dans l'enceinte de l'Observatoire).
Carte simplifiée du bornage utilisé dans les manipulations de mesure de nivellement et de distance décrites dans ce chapitre sur le travail de l'Observatoire d'Arta.Cette carte est disponible agrandie et complète en cliquant.
Deux mesures de nivellement sont effectuées chaque deux mois, sur le terrain, par l'Observatoire:
- un cheminement dans le Lac de laves de Bourile Bahari, bornes 9 à 15 via 34A)
- un cheminement dans le Dalo Ale (portion du Disa le Mallo) entre 43 et 43b.
Le cheminement du Lac de laves de Bourile Bahari (bornes 9 à 15 via 34A).
Le cheminement est ici une suite de 8 repères, 7 locaux de 9 à 15 (photo 6, la borne 9 posée par l'ISERST) et une borne IGN, la borne 34A (photo 4, la borne 34A). Comme nous l'avons vu précédemment les bornes IGN sont remesurées chaque deux ou trois ans par la méthode GPS (photos 2 et 3, la borne de nivellement 34 en bordure ouest du Lac de laves). Cette méthode est devenue très performante depuis que l'accès n'est plus limité relativement aux performances des satellites. Ainsi les corrections peuvent être apportées concernant les mesures effectuées par l'Observatoire afin dans les replacer dans la globalité du phénomène au niveau du territoire de Djibouti.
Le principe de mesure.
Le théodolite mesure une différence d'altitude entre deux repères et en aucun cas l'altitude d'un point, d'où la nécessité d'effectuer des mesures GPS sur la borne 34A inclue dans le cheminement.

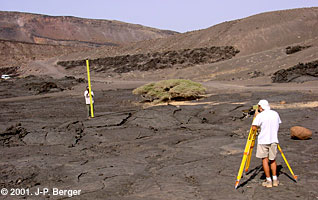

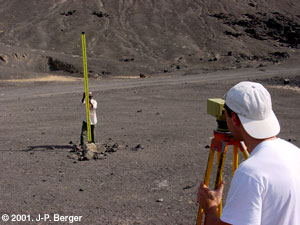

L'assistant place une règle graduée en code barre sur le repère, le géophysicien effectue la visée, le théodolite enregistre le code barre et par comparaison avec la lecture de la règle code barre sur le repère suivant détermine la différence d'altitude au millimètre près (photos 1 et 5).
Les mesures s'effectuent en aller et retour:
entre 9 et 10, 10 et 11, etc. jusqu'à 15 et retour, entre 15 et 14, 14 et 13, etc.
Le cheminement de Dalo Ale (dans le Disa le Mallo (bornes 43 à 43B).

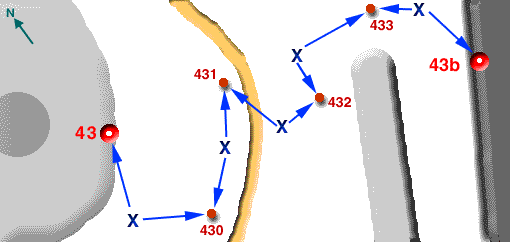

Carte du cheminement.

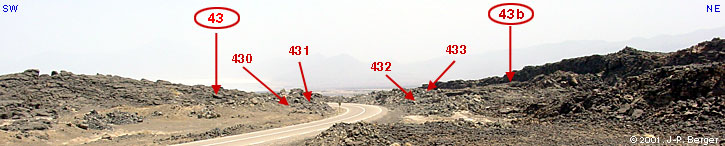

Le cheminement relie 2 bornes de nivellement général 43 et 43B.
Quatre repères intermédiaires permettent de réaliser le relevé. Le repère 43B n'est de toute façon pas visible depuis 43.
- le couple de flèches correspond à la visée comparative vers deux points qui se suivent et ce, afin de mesurer la différence de niveau entre les 2 points.
|
