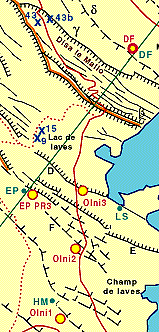

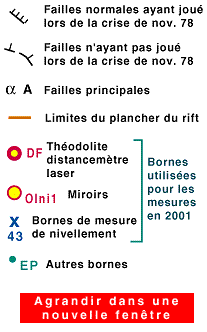

Carte simplifiée du bornage utilisé dans les manipulations de mesure de nivellement et de distance décrites dans ce chapitre sur le travail de l'Observatoire d'Arta.Cette carte est disponible agrandie et complète en cliquant.
Une série de quatre mesures télémétriques laser est effectuée chaque trois mois, sur le terrain, par l'Observatoire depuis le repère de Dafarré vers quatre points, EP PR3 (belvédère), Olni 1, 2 et 3, situés sur les marges méridionales du plancher du rift à des distances allant de 3,7 à 7 km.
Principe de la mesure télémétrique laserLe faisceau émis par un distancemètre laser situé à Dafarré (DF) est réfléchi par le jeux de miroirs fixé en chacun des quatre points (EP PR3, Olni 1, 2 et 3). Le temps mis par le faisceau laser pour revenir à DF permet de mesurer la distance entre les deux points.
Du fait des fortes chaleur, des turbulences de l'air et de la trop forte luminosité qui caractérisent cette région, les mesures s'effectuent généralement à partir du crépuscule.

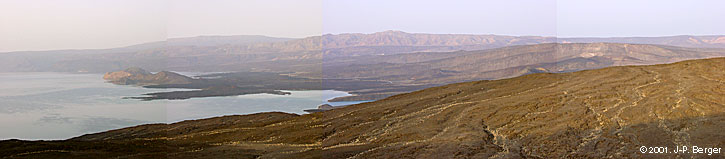

Situation - panorama vu depuis le repère Dafarré (DF).

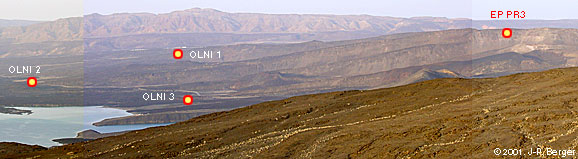

Agrandissement de la portion de panorama où sont positionnés les jeux de miroirs prismés durant la manipulation.- EP PR3 est sur la falaise du belvédère est, différent de EP au sommet de la falaise de Belvédère.
- Pour la petite histoire, Olni est le sigle obtenu à partir des prénoms des personnes les ayant positionné les repères constitués de tiges filetées (Olivier, Nicolas).
Pour améliorer des chances de capture du faisceau, les miroirs prismés sont regroupés par jeux de trois ou quatre.
Les mesures télémétriques. Mesure au distancemètre laser de type "Fenel". L'appareil est fixé sur la borne de Dafarré (photo 6). Dés le crépuscule on effectue la visée des miroirs. Ceux-ci sont rendus repérables par le faisceau lumineux de la torche (photo 7). Lorsque le faisceau laser émis par l'appareil est reçu en retour, un signal indique qu'il est y possible de débuter les mesures. Les résultats s'affichent sur l'écran digital (photo 8, visée de Olni 3, l'appareil indique 3792,107m). Une même visée est répétée 5 à 6 fois avec l'appareil, les résultats varient de quelques millimètres à chaque mesure.
Cet appareil ne permet pas d'effectuer les mesures sur Olni 1, trop éloigné. De manière générale, ce type d' appareil n'est pas prévu pour ce travail mais pour des relevés de travaux publics.
Mesure au théodolite-distancemètre laser de type "Aga Geodimeter 14A". Le théodolite est fixé sur la borne de Dafarré. La visée est faites à l'aide du théodolite (photo 9). Lorsque le faisceau laser émis par l'appareil est reçu en retour, un signal indique qu'il est y possible de débuter les mesures . Les résultats s'affichent sur l'écran digital (photo 10)(photo 11, visée de Olni 3, l'appareil indique 3792,117m,). Une même visée est répétée 5 à 6 fois avec l'appareil, les résultats varient de quelques millimètres à chaque mesure.
Cet appareil possède un faisceau plus puissant réglable en angle de couverture, il permet d'effectuer toutes les mesures jusqu'à Olni 1. Les deux instruments se complètent, ils ne font pas double emploi, ils permettent d'affiner les résultats.
| Repères miroirs | Instrument de type "Fenel" | Théodolite-distancemètre "Aga" | Mesures de température et pression |
| Olni 3 | 3792,107 | 3792,117 | T°C sec = 35°C |
| EP PR3 | 4570,319 | 4570,349 | T°C humide = 24°C |
| Olni 2 | 5874,728 | 5874,738 | Pression atmosphérique = 963 |
| Olni 1 | — | 7070,469 |
Les mesures brutes doivent ensuite être corrigées selon plusieurs paramètres=- température de l'air
- pression atmosphérique,
- distance parcourue par la lumière dans les miroirs primés (4 cm),
- variations d'altitude des points visés et du site DF (Dafarré), entre deux séries de mesures.
Bornages utilisés antérieurement : EP (belvédère ouest) - Falaise du Kadda Soma.

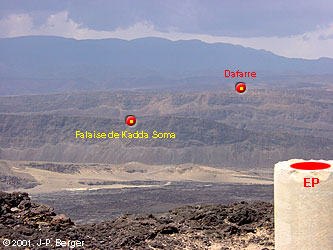

Les mesures de distances ne se sont pas toujours faites avec ces repères, de nombreux documents des années 70 et 80 font référence à EP (belvédère ouest (photo 12, vue depuis le Belvédère EP vers les marges septentrionales). Les mesures s'effectuaient avec Dafarré (DF) et le sommet de la falaise de Kadda Soma (photo 13, vue depuis la falaise de Kadda Soma - repère encerclé -, vers le Belvédère EP).
Vue sur le lac Asal depuis le repère de Dafarré.
|
