III. Pourquoi ressent-on les séismes à distance ?

• Des pistes de réflexion
  • Qu'est-ce que je ressens si mon camarade frappe sur la table ?
  • Comment le visualiser ?
  • Poser une hypothèse.
• Matériel proposé pour visualiser l'hypothèse

  • un cristallisoir
  • un petit caillou ou une petite bille de pâte à modeler
  • un fond noir
  • un appareil photographique

• Proposer un protocole

• Observations et interprétation
  • Photographie ou schéma légendé



    ---

• En savoir plus sur
  La transmission des ondes sismiques lors du tremblement de terre d'El Asnam au Nord de l'Algérie (le 10/10/1980).
  C'est un séisme d'une magnitude de 7,2 résultant de l'activation d'une faille inverse avec un rejet qui a pu atteindre 2m de dénivelé sur des dizaines de kilomètres de long (Image de gauche).

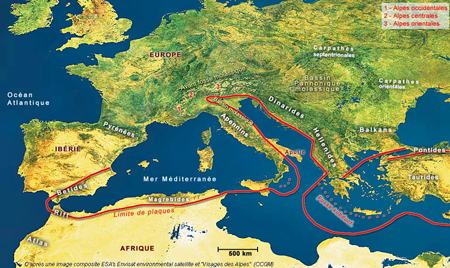

  Cette faille correspond à la limite de plaque entre l'Afrique et L'Europe (Carte ci-dessus).
  D'après l'animation "El Asnam".

---

IV. Comment étudie-t-on les secousses sismiques ? Quelles informations fournissent les enregistrements ?

A. Le matériel d’enregistrement et les stations

Figure 1. Un sismomètre unidirectionnel moderne

Figure 2. Principe du sismomètre unidirectionnel moderne

- Un sismomètre est constitué d’un socle massif solidaire du sol et d’une masse inerte suspendue par un système déformable. Les oscillations sont codées (message électrique), amplifiées puis enregistrées. - Le réseau Géoscope permet d’enregistrer les séismes à l’échelle mondiale. Les enregistrements transmis par plusieurs stations du réseau permettent de déterminer par calcul, l’épicentre, le foyer et la magnitude du séisme. - Les sismogrammes peuvent être graphiques ou numériques.

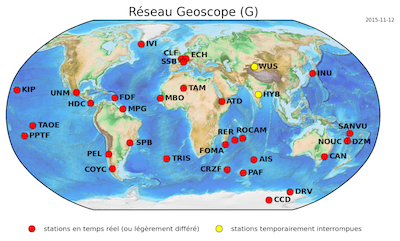

Figure 3 ci-contre. Sismomètre de la station Geoscope d'Arta (ATD à Djibouti). © 2001 - J-P Berger - Animation montrant le fonctionnment d'une station d'enregistrement numérique tridimentionnelle type Geoscope - CEA Pour en savoir plus : Observatoire d'Arta (le fonctionnement d'une station d'enregistrement et l'interprétation des données) : http://www.jpb-imagine.com/djibgeol/obsarta/present.html Le réseau Geoscope (carte des stations du réseau) : http://geoscope.ipgp.jussieu.fr/

Figure 4. Les appareils d'amplification du signal et de codage des signaux pour l'envoi vers la station Geoscope d'Arta (ATD à Djibouti). © 2001 - J-P Berger

B. L'interprétation d'un séisme de magnitude 7,2 survenu le 12 novembre 1999 à Dücze en Turquie (faille anatolienne)

• Le document de référence - Téléchargement en pdf
• Pour mesurer un séisme - Deux échelles :
  • L'intensité (une échelle ancienne MSK ou plus récente EMS) : elle mesure de I à XII, l'effet des séismes, son problème est qu'elle ne eput être utilisée que dans des régions habitées (elle ne renseigne pas correctement par exemple sur les séismes au fond de l'océan).
    Voir le poster
  • La magnitude (improprement appelée échelle ouverte de Richter) - C'est un calcul mathématique effectué à partir des enregistrements des sismographes placés en réseau dans le monde (cela mesure l'amplitude des ondes générées par le rupture de la faille).

---

En savoir plus et réviser

• Quand le Terre tremble - Magazine n°5 - Les Savanturiers (CEA) - Lien -

---
